双法兰限位伸缩接头

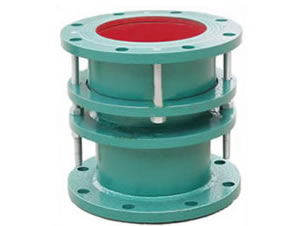

双法兰限位伸缩接头型号VSSJA-2或B2F型,管道两边法兰的连接方式,安装在管道上可以和阀门连接,既补偿了管道的伸缩量又对阀门的维修提供了方便。 VSSJA-2型双法兰限位伸缩接头是由松套伸缩接头和一个法兰限位短管组合而成。双法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

全国24小时销售热线:0371-64031268

双法兰限位伸缩接头应用范围
VSSJA-2型双法兰限位伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
双法兰限位伸缩接头功能介绍
双法兰限位伸缩接头型号VSSJA-2或B2F型,管道两边法兰的连接方式,安装在管道上可以和阀门连接,既补偿了管道的伸缩量又对阀门的维修提供了方便。 VSSJA-2型双法兰限位伸缩接头是由松套伸缩接头和一个法兰限位短管组合而成。双法兰限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

双法兰限位伸缩接头安装说明
VSSJA-2型双法兰限位伸缩接头适用于两边均与法兰连接,安装时调整产品两端与法兰的连接长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,确保管道的安全运行


VSSJA-2型双法兰限位伸缩接头材料表

名称
数量
材料
1
本体
1
QT400-15、Q235A、ZG230-450、20
2
密封圈
1
NBR
3
压盖
1
QT400-15、Q235A、ZG230-450、20
4
限位短管法兰
1
Q235A、20、16Mn
5
螺母
4n
Q235A、20、1Cr18Ni9Ti
6
长螺柱
n
Q235A、35、1Cr18Ni9Ti
7
螺柱
n
Q235A、35、1Cr18Ni9Ti

VSSJA-2型双法兰限位伸缩接头安装数据表

公称通径
管子外径
外形尺寸
伸缩量
法兰连接尺寸
Dw
L
L1
0.6MPa
1.0MPa
D
D1
n-d。
D
D1
n-d。
65
76
340
105
50
160
130
4-¢14
185
145
4-¢18
80
89
190
150
4-¢18
200
160
8-¢18
100
108
210
170
220
180
114
125
133
240
200
8-¢18
250
210
140
150
159
265
225
285
240
8-¢22
168
200
219
320
280
340
295
250
273
370
335
12-¢18
395
350
12-¢22
300
325
350
130
65
440
395
12-¢22
445
400
350
377
490
445
505
460
16-¢22
400
426
540
495
16-¢22
565
515
16-¢26
450
480
595
550
615
565
20-¢26
500
530
645
600
20-¢22
670
620
600
630
755
705
20-¢26
780
725
20-¢30
700
720
860
810
24-¢26
895
840
24-¢30
800
820
590
220
130
975
920
24-¢30
1015
950
24-¢33
900
920
1075
1020
1115
1015
28-¢33
1000
1020
1175
1120
28-¢30
1230
1160
28-¢36
1200
1220
1405
1340
32-¢33
1455
1380
32-¢40
1400
1420
1630
1560
36-¢36
1675
1590
36-¢42
1500
1520
1730
1660
-
-
-
1600
1620
1830
1760
40-¢36
1915
1820
40-¢48
1800
1820
2045
1970
44-¢40
2115
2020
44-¢48
2000
2020
2265
2180
48-¢42
2325
2230
48-¢48
2200
2220
2475
2390
52-¢42
2550
2440
52-¢56
2400
2420
2685
2600
56-¢42
2760
2650
56-¢56
