防水套管系列

防水套管

防水套管 又叫穿墙套管,穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道地位置。

全国24小时销售热线:0371-64031268

使用防水套管有哪些好处?
第一、保护管道不被破坏
1)管道穿铁路、过马路、连接等处,为防止管道超负荷载重而被压坏,应在管道外部实时防护;
2)塑料材质的管道在穿过墙壁时应实时防护;
3)管道穿过基础墙体时,一般是混凝土墙,也要安装防水套管,保护管道;
4)管道穿越三缝(伸缩缝、沉降缝、防震缝)时,为了保证管道不会被这三缝影响而受到破坏,应安装防水套管,保护套管;
5)地热盘管在通过打开房间中部设置的伸缩缝时,也应安装防水套管,保护热管。
第二、安装及维修管道方便
1)利用管道支架和套管临时固定管道进行操作;
2)套管的设置,可以避免更换管道,对室内装修的破坏;
3)安装套管,避免在管道过墙时,对墙体产生破坏;

第三、在有水的房间安装套管,防止水渗、流、淌的情况
1)工程竣工后,用户在装修时,因不当原因造成的,造成自来水流淌,经套管流下层;
2)用户进驻后,意外原因造成自来水流淌,经套管流下层;
造成的原因有:1.套管的高低度;2.高度够,但是套管密封不严。
因此,对于套管的高度有严格的规定:有水的房间,套管的高度应高出成活地面50mm;塑料给水管的高度应高出成活地面100mm以上。并用油膏密封严密。

第四、防止交叉污染
1)当受限制时,室内给水管道必须从排水管道下方穿过时,给水管道必须设置套管,以避免污染;
2)室内给水管道,因条件限制,据化粪池净矩小于规范要求,也必须在给水管道外设置套管,长度按设计要求去做。

防水套管的简介:
防水套管 又叫穿墙套管,穿墙管。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物,套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分为刚性防水套管和柔性防水套管。两者主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道地位置。

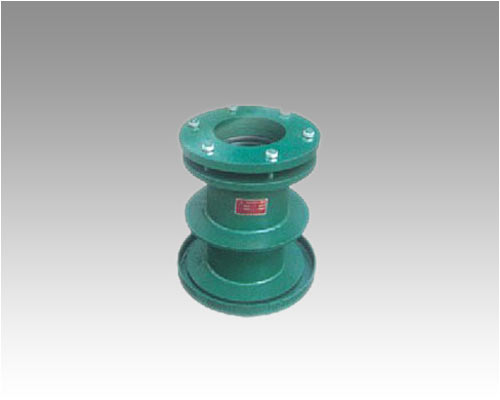

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件,一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

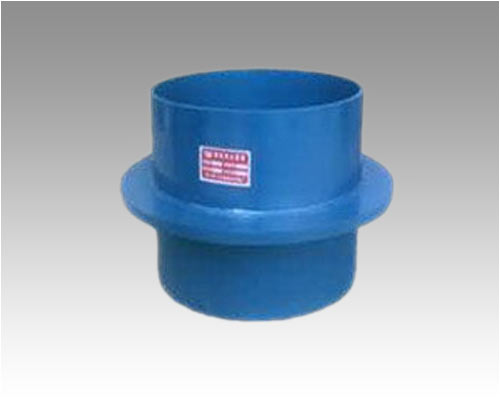

刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水,而柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时。
不管是柔性防水套管还是刚性防水套管都是用于管道穿过受有振动或有严密防水要求的建筑物墙壁的五金配件,常用于建筑、化工、钢铁、自来水、污水处理等单位。
刚性防水套管和柔性防水套管最直观的不同,外观上看就是不同的,柔性防水套管内部有橡胶止水环,如用在水池壁时防止漏水。它们安装长度是不一样的,柔性套管的标准长度是300mm而刚性套管的标准长度是200mm,但是它们有个共同点就是可以施工的需要任意加长或减短。

防水套管安装方法:
一、随土建施工一齐安装
——管道穿混凝土构造的剪力墙基础、穿梁、穿异型柱时,应随土建一齐安装。原因是,预留孔洞后,套管与混凝土之间的二次浇注不好处理;有的无法处理,如地下室基础混凝土剪力墙上安装刚性防水套管。
二、安装管道前安装
——指管道穿混凝土楼板、普通砖墙时,一般都在混凝土楼板上预留孔洞,普通砖墙可以后凿过墙眼。楼板处,在安管道之前,掉通线、安装套管。砖墙上,画线,栽设支架,找好坡度,安装套管。
防水套管管道施工:
1、防水套管主管采用球墨铸铁管,橡胶圈承插接口,过桥管采用D325×8焊接钢管,沿路预埋支管采用D219×6焊接钢管。
2、施工前需对管件及阀门进行试验检测,其压力等级不应低于管道工作压力的1.5倍,材料进场后及下管前要对管材及附件进行检验,包括文字证明和实物检查。
3、防水套管管材在运输,装卸及堆放过程中严禁抛扔或激烈碰撞。管道的铺设应在验槽合格后方可进行,在铺设管道前要对管材,管件等重新进行一次外观检查,发现有问题的管材和管件均不得使用。
4、防水套管管材的吊运及放入槽内时,应采用可靠的软带吊具,平稳下沟,不得与槽底和槽壁发生剧烈碰撞。配管时沿沟槽分散配置,减少二次搬运,为确保下管位置的准确,需在管内放置带有中心刻度的水平尺,检验时看管道坐标中心线上下垂的中心吊线与水平尺的中心是否重合。

技术参数:

DN D1 D2 D3 D4 D5 I 10 I1 I2 D1 D2 D3 n-M A型重量(kg) B型重量(kg)
I型 Ⅱ型 I型 Ⅱ型 I型 Ⅱ型
50 60 95 65 145 200 65 28 - 72 30 3.5 4 8 4-M12 14.40 - 14.60 -
65 76 114 80 165 220 65 28 25 72 30 3.75 4 8 4-M12 16.89 17.07 17.18 17.35
80 89 127 95 180 235 65 28 25 76 38 4 4 10 4-M16 21.12 21.31 21.42 21.61
100 108 146 114 200 255 65 28 25 76 38 4 4.5 10 4-M16 24.37 24.58 24.71 24.92
125 133 180 140 235 290 65 28 25 76 38 4 6 10 6-M16 31.92 32.31 32.43 32.82
150 159 203 165 260 315 65 28 25 76 38 4.5 6 10 6-M16 35.77 36.17 36.31 36.72
200 219 265 226 320 375 65 28 25 76 38 6 6 10 6-M16 44.69 45.29 45.29 45.87
250 273 325 280 380 435 65 28 25 76 38 8 8 10 8-M16 59.41 60.22 60.43 61.33
300 325 377 333 435 495 72 28 30 90 46 8 10 10 8-M20 89.37 90.02 90.35 91.14
350 377 426 385 485 545 72 32 30 90 46 10 10 10 8-M20 99.74 100.3 100.7 101.5
400 426 480 435 540 600 72 32 30 90 46 1O 10 10 12-M20 114.0 114.8 115.3 116.4
450 480 530 488 590 650 72 32 30 90 46 10 1O 10 12-M20 124.1 124.7 - -
500 530 585 538 645 705 72 32 30 90 46 10 10 10 16-M20 139.3 140.5 - -
600 630 690 640 755 820 75 32 30 104 54 10 10 12 16-M24 197.2 198.2 - -
700 720 780 730 845 910 75 40 30 104 54 10 1O 12 20-M24 222.6 223.7 - -
800 820 880 830 950 1020 80 40 40 117 60 10 10 12 20-M27 280.0 282.3 - -
900 920 980 930 1050 1120 80 40 40 117 60 10 10 12 20-M27 309.6 312.2 - -
1000 1020 1080 1030 1150 1220 80 40 40 117 60 10 10 12 24-M27 341.1 344.0 - -
