伸缩接头系列

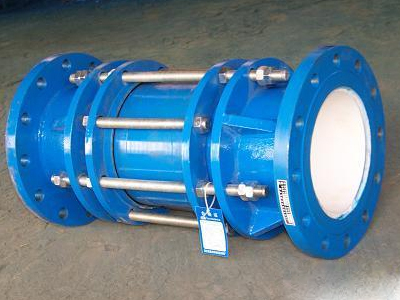

SSJB-2(BY)压盖式松套限位伸缩接头

SSJB-2(BY)压盖式松套限位伸缩接头是在松套式伸缩器原有性能的基础上,增设限位设置,在最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超过其最大伸缩量,就起到限位,这样就有效的确保管道的安全运行,特别适用于有震动或有一定斜度及拐弯的管道中连接。伸缩量大安装简单方便,使用寿命长维修方便。

全国24小时销售热线:0371-64031268

SSJB-2(BY)压盖式松套限位伸缩接头是在松套式伸缩器原有性能的基础上,增设限位设置,在最大伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超过其最大伸缩量,就起到限位,这样就有效的确保管道的安全运行,特别适用于有震动或有一定斜度及拐弯的管道中连接。伸缩量大安装简单方便,使用寿命长维修方便。

SSJB-2(BY)压盖式松套限位伸缩接头详细说明:
1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。
2. 该产品内管材分为铸铁(HT )、镀锌(DX )和钢制(SF )三种。工作压力分PN6 、PN10 、PN16 三种。
3. 安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。
4. 法兰连接采用GB4216.3 -4126.5 标准。
5. 如选用其它规格可另行生产。
伸缩器连接方式:
法兰连接、焊接两种,直埋式伸缩器(非地沟、设井安装时)一般采用焊接。

SSJB-2(BY)压盖式松套限位伸缩接头安装注意事项:
1、伸缩器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。
2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致,铰链型伸缩器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的伸缩器,预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用伸缩器变形的方法来调整管道的安装超差,以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。
6、管系安装完毕后,应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。
7、伸缩器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。
8、水压试验时,应对装有伸缩器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。
使用范围:由于伸缩器具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

序号 名称 数量 材料
1 压盖 2 QT450-10、Q235A
2 套筒 1 NBR
3 密封圈 2 QT450-Q235A
4 限位短管 2 Q235A
5 螺母 Tn Q235A、20#
6 长螺栓 n Q235A、35#
7 短螺栓 n Q235A、35#

公称通径 管子外径 外形尺寸 伸缩量 n-Th
DW D D L L2 0.6-1.6MPa 2.5MPa
65 76 76 155 645 180 90 2-M12 2-M12
80 89 89 165
100 108 108 195 2-M16
100 114 114 195
125 133 133 225
125 140 140 225
150 159 159 255 2-M16 3-M16
150 168 168 255
200 219 219 310
250 273 273 375 3-M20 4-M20
300 325 325 440 655 220 110 5-M20
350 377 377 490 4-M20
400 426 426 540
450 480 480 590 5-M20 6-M20
500 530 530 645
600 630 630 750
700 720 720 850 6-M20 7-M20
800 820 820 965 1075 290 150 6-M24 8-M24
900 920 920 1065 7-M24 9-M24
1000 1020 1020 1165
1200 1220 1220 1365 8-M24 10-M24
1400 1420 1428 1590 9-M27 12-M27
1500 1520 1528 1690
1600 1620 1628 1795 10-M33 14-M27
1800 1820 1828 2000 11-M33 15-M30
2000 2020 2030 2200 12-M33 16-M30
2200 2220 2230 2420 13-M33
2400 2420 2430 2635 14-M33
2600 2620 2630 2835 15-M33
2800 2820 2830 3040 16-M33
3000 3020 3030 3240 17-M33
3200 3220 3230 3440 1130 400 260 18-M33
3400 3420 3432 3640 19-M33
3600 3620 3632 3860 20-M33
3800 3820 3832 4080 20-M36
4000 4020 4034 4300 21-M36
