济南旋转补偿器的工作原理和试验

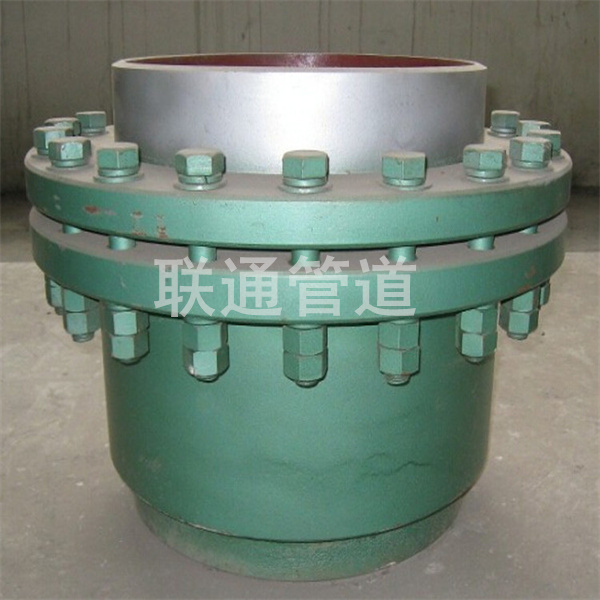

      济南旋转补偿器的工作原理和试验。旋转补偿器由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓N个压簧组合、填料压盖和弹簧压紧法兰组成。填料压紧法兰与压紧上法兰之间设有压簧,压紧法兰纵截面为U型槽圈。U型槽圈和内导管右端两个定环之间设有与变径管配合运动的滚珠滚动环。

      产品的工作原理:旋转补偿器产品由填料腔内的柔性填料密封。产品在使用过程中,每次旋转填料都会磨损一点。当磨损量达到一定值时,产品就会泄漏。由于填料压紧法兰上方增加了一组弹簧,因此旋转补偿器依靠压紧弹簧的张力进行补偿,以延长产品泄漏时间(泄漏时间延迟3-5年)。当磨损量超过弹簧张力补偿量时,只需拧紧弹簧压紧法兰上方的螺母,无需停止气体修复,操作无限,不易泄漏,大大提高了供气单位和供气单位的社会经济效益。产品在4.0Mpa的压力下补偿5000次,无泄漏,密封效果优越。
      本产品安装后,应检查每个压盖螺栓是否均匀拧紧(不要太紧,只要均匀),然后进行分段水压密封试验,合格后方可进行系统试压。试验可根据设计部门提供的数据要求进行工作压力的1.5倍或试压。试验分为三次:
      第一次:将压力升至1/3的工作压力,关闭充水门,观察是否有滴水现象。如有泄漏,请在泄漏处稍加拧紧即可止漏;
      第二次:升压至工作压力,停止升压观察是否有泄漏;
      第三次:升压至1.5倍的工作压力,持续10分钟后,如果压力不变证明强度试验合格,当压力再次降至工作压力时,持续30分钟。如果压力不变,说明合格。

济南旋转补偿器
