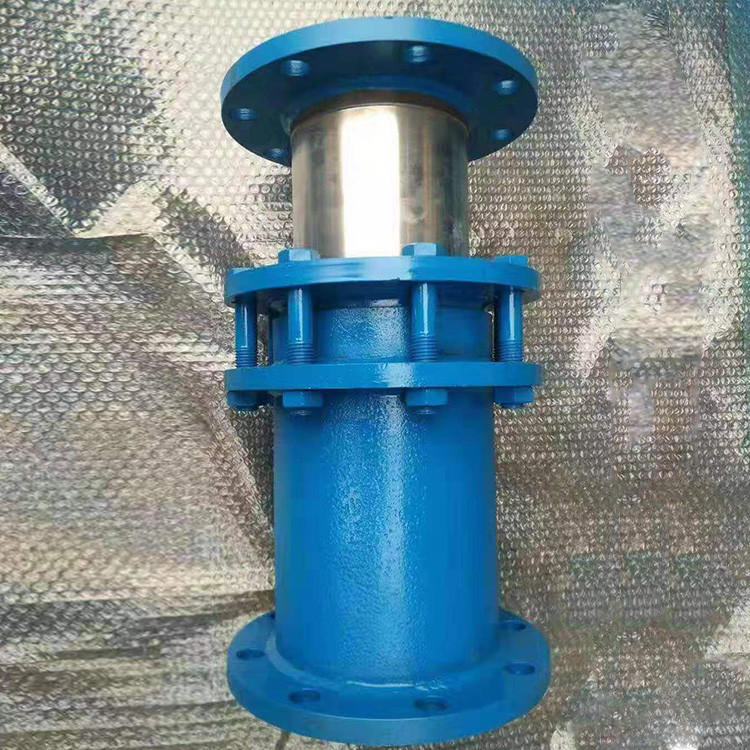

注填式套筒补偿器的结构特点及安装要求

              注填式套筒补偿器称管式伸缩节是热流体管道的补偿装置,注填式套筒补偿器在管道中的应用也很频繁,主要用于直线管道的辅设。注填式套筒式补偿器适用于介质工程压力≦2.5MPa,介质温度-40 ℃∽600℃.

结构特点
注填式套筒补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04∽0.10),不老化,效果好,维修方便等特点。
注填式套筒补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经特殊处理,在盐水、盐溶液等环境下耐腐蚀性能好,比奥氏体不锈钢高50倍以上。同时,多年后因磨损导致密封效果减弱时,可再紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压紧压圈,继续使用。
套筒式补偿器分单向型和双向型补偿结构,双向型特点是不论介质从补偿器何端流入,其补偿器两端的滑动套筒总是自由滑动,达到双身补偿作用,增大补偿量。

直埋型套筒式补偿器能直埋于地下,安装时可不设置维修井,工程造价低。

 安装要求

1.补偿器安装时,首先检查其规格是否与定货一致。
2.单向补偿器的滑动套筒应安装在介质的流入端。
3.与补偿器两端相焊接的管段要进行坡口处理,焊接后要按验收规范进行水压实验,压力为工作压力的1.5倍。试压时如密封装置发生泄露,应均匀旋紧螺栓,紧固至无泄露为止。
4.补偿器沿管道中心线安装,不同轴度大于1%以防运行时摩擦力过大及影响密封性。
5.在靠近补偿器的管道处应设置导向滑动支座,防止侧向位移。
6.注意保护滑动表面,严禁碰伤或腐蚀。
7.双向补偿器外套筒应用固定支座托起,并保持与管路同心,两边的补偿距离要近似相同。

8.补偿器各种气温下,均可按长度Lmax安装,不需预拉或预压(出厂为产品的长度)。
